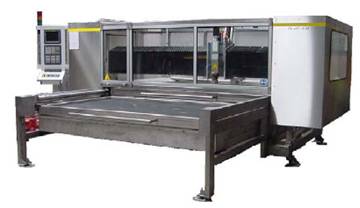

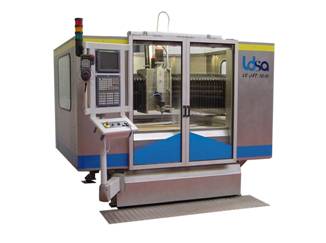

Установка гидроабразивной резки серии LC jet

Компания LDSA, лидер в производстве станков гидроабразивной резки во Франции, представляет новое поколение установок серии “LCjet”, сконструированных на самом современном техническом уровне.
Управление установкой осуществляется системой ЧПУ FANUC, обеспечивающей высокую точность и надежность. Подача воды сверхвысокого давления осуществляется от помпы KMT модель SL V "OEM". Интерфейс «машина-человек» построен на основе Windows, многочисленные датчики и веб-камера позволяют осуществлять удаленное управление и диагностику по сети или через интернет. В целом установка построена на основе высококачественных компонентов и отличается простотой и повышенной надежностью.

Преимущества

- Оборудование поставляется «под ключ»
- Быстрый запуск в эксплуатацию (1 день)
- Легкость работы
- Высокое качество и точность резки
- ЧПУ GE FANUC "OPEN"
- Полностью закрытая конструкция

Основные характеристики

• Стандартный диапазон размеров стола от 1.0 m x 1.0 m до 1,25 m x 2,5 m.
• Другие размеры по запросу.
• оси X/Y/Z с цифровым управлением (4 безщеточных сервомотора)
• Дистанционное цифровое управление + сервомоторы + управление перемещениями обеспечивается абсолютными энкодерами с дискретностью в 1 млн. точек, высокоскоростной шиной E/S и оптоволоконными соединениями.
• ЧПУ GE FANUC 0i-MC (опционально версии "OPEN").
• Привод по X и Y – реечная передача, Z при помощи ШВП.
• Призматические направляющие, каретки с рециркуляцией шариков и нулевым люфтом.

• Система подачи абразива SGA (регулировка с точностью +/- 5 %).
• ЧПУ с 16" ЖК touch-screen цветным дисплеем.
• Направляющие полностью защищены от попадания абразива и брызг кожухами.
• Сварная конструкция рамы, специально разработанная с учетом требований гидроабразивной резки. Конструкция выполнена из нержавеющей стали и алюминия
• Помпы мощностью от 15 до 200 л/с производства KMT Waterjet Systems
• Совместное управление Столом / Помпой / Подачей абразива.
• Автоматическая смазка направляющих
• Компьютер на Windows XP pro (опция)

Спецификации

Стандартные характеристики:

- Рабочая скорость до 20,000 mm/min
- Повторяемость: + 0.02 mm
- Оконечная точность: + 0.05 mm

Стандартные размеры столов:

	ось X	ось Y	ось Z
LC 10-10	1000 mm	1000 mm	150 mm
LC 10-20	1000 mm	2000 mm	150 mm
LC 12-12	1200 mm	1200 mm	150 mm
LC 12-25	1250 mm	2500 mm	150 mm

Опции:

• Головка для резки чистой водой параллельно с абразивной головкой/сдвоенная абразивная головка.
• Сверлильная/фрезерная головка параллельно режущей. Дополнительная абразивная головка.
• Пульт дистанционного управления GE FANUC.
• Веб-камера слежения и/ или удаленное обслуживание.
• 4-я поворотная ось для резки труб
• Датчик высоты
• Автоматическая система извлечения абразивного шлама.
• CAD/CAM система.
• Челночные столы
