Установка гидроабразивной резки серии FB jet

Компания LDSA, лидер в производстве станков гидроабразивной резки во Франции, представляет новое поколение установок серии “FBjet”, сконструированных на самом современном техническом уровне.
Управление установкой осуществляется системой ЧПУ FANUC, обеспечивающей высокую точность и надежность. Подача воды сверхвысокого давления осуществляется от помпы KMT модель SL V "OEM", интегрированной в конструкцию установки. Интерфейс «машина-человек» построен на основе Windows.   В целом установка построена на основе высококачественных компонентов и отличается простотой и повышенной надежностью.

- Оборудование поставляется «под ключ»
- Быстрый запуск в эксплуатацию (2 дня)
- Легкость работы
- Высокое качество резки
- Помпа интегрирована в конструкцию станка
- Возможность менять уровень воды
- ЧПУ GE FANUC "OPEN"

• Стандартный диапазон размеров стола от 1.6 m x 1.6 m до 2 m x 6 m.
• Другие размеры по запросу.
• оси X/Y/Z с цифровым управлением
• Дистанционное цифровое управление + сервомоторы +
управление перемещениями обеспечивается абсолютными энкодерами с дискретностью
в 1 млн. точек, высокоскоростной шиной E/S и оптоволоконными соединениями.
• ЧПУ GE FANUC 0i-MC "OPEN" с встроенным ПК на основе Windows XP pro.
• Привод по x, y, z при помощи ШВП.
• Сервомоторы GE FANUC.
• Призматические направляющие, каретки с рециркуляцией шариков и нулевым люфтом.
• Варьирование уровня воды, позволяющее проводить резку под водой.
• Защитный барьер на базе фотоэлементов.
• Автоматическая смазка направляющих

• Система подачи абразива SGA (регулировка с точностью +/- 5 %).
• ЧПУ с 16" ЖК touch-screen цветным дисплеем.
• Направляющие полностью защищены от попадания абразива и брызг кожухами.
• Сварная конструкция рамы, специально разработанная с учетом требований гидроабразивной резки.
• Помпы SLV OEM  мощностью 30, 50 и 60 л/с производства KMT Waterjet Systems
• Совместное управление Столом / Помпой / Подачей абразива.
• Декантатор для использованного абразива с резервуаром BIG-BAG гарантирует извлечение использованного абразива и очистку воды.
• Отдельный танк (стол) из нержавеющей стали.
• Датчик высоты

Стандартные характеристики:

- Рабочая скорость до 13,000 mm/min
- Повторяемость: + 0.05 mm
- Оконечная точность: + 0.08 mm

Стандартные размеры столов:

Опции

•Головка для резки чистой водой параллельно с абразивной головкой.
•Сверлильная/фрезерная головка параллельно режущей. Дополнительная абразивная головка.
•Пульт дистанционного управления GE FANUC.
•Веб-камера слежения и/ или удаленное обслуживание.

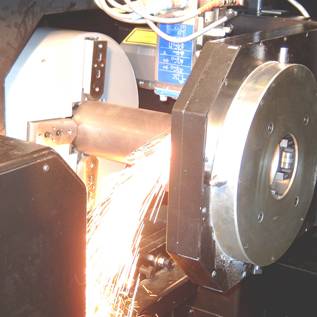

•4-я поворотная ось для резки труб
•4-я наклонная ось для изготовления фаски.
•Автоматическая система извлечения абразивного шлама.
•CAD/CAM система.
