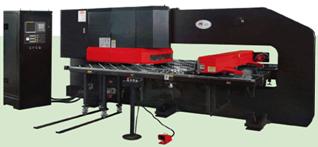

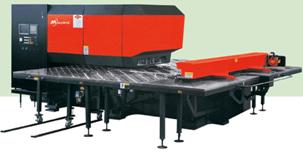

КООРДИНАТНО-ПРОБИВНЫЕ ПРЕССЫ СЕРИИ TР

Предназначены для операций вырубки, пробивки и формовки с высокой производительностью и точностью на деталях из металлического листа. Пресса оснащены современными системами ЧПУ (Siemens или FANUC), имеют силовые гидравлические системы, выполненные по европейским стандартам. Конструкция содержит инструментальный барабан с быстрой сменой пробивочного инструмента и скоростные сервоприводы перемещения листа с высокоточными шариковинтовыми направляющими.
Наиболее эффективны на производствах с большой номенклатурой деталей и имеющих высокую степень автоматизации. Среди потребителей этого оборудования - производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности.

Технические характеристики координатно-пробивных прессов

Параметры (максимальные)	TР 7-30 Механический привод	TР 10-30 Гидравлический привод	TР 10-50 Гидравлический привод
усилие вырубки кН	300	300	500
размер листа, мм	1250x2500 (4000)*	от 1250x2500 до 1500х5000	от 1250x2500 до 1500х5000
толщина материала, мм	6.35	6.35	8
вес листа, кг	156	от 156 до 235	от 235 до 350
скорость перемещения, м/мин	106	106	106
диаметр инструмента, мм	Ø88.9	Ø88.9	Ø88.9
количество инструментальных станций в барабане, шт.	24/32*	24/32/40	24/32/40
отклонение расположения центров пробитых отверстий, мм	±0.1	±0.1	±0.1
быстродействие ударной головки, мин-1	270	600/900*	300
вид рамы (С - разомкнутая, О - замкнутая)	С	О	О
контроль осей ЧПУ, шт.	3/4*	3/4*	3/4*
давление подводимого воздуха, МРа	0.6	0.6	0.6
вес, т	14 (14,5)	от 19,5 до 20,5	от 22 до 25

* - дополнительная опция.

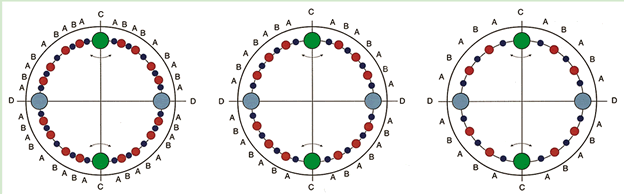

Схема расположения инструментальных станций в револьверном барабан

Тип станции (см. табл.)	40 станций	32 станции	24 станции	Диаметры инструмента, мм
А	20	16	12	Ø3 - Ø12.7
В	16	12	8	Ø12.7 - Ø31.75
С (индексная)*	2	2	2	Ø31.75 - Ø50.8
D	2	2	2	Ø50.8 - Ø88.9**

* - дополнительная опция;
** - возможно увеличение до Ø114.3 мм.

Стандартная комплектация координатно-пробивного пресса

гидравлическая (механическая) система главного привода;
пневмосистема;
траверса перемещения с сервомоторами, направляющими и пневматическими зажимами;
револьверный барабан на 24 станции;
щеточный стол для обработки листа размером 1250х2500 мм;
система управления ЧПУ Siemens или FANUC;
напольная педаль

Дополнительные опции:

увеличение быстродействия гидравлической системы до 900 ударов в минуту;
гидравлические быстродействующие зажимы;
револьверный барабан на 32 или 40 станций инструмента;
установка до 2-х индексных (поворотных) станций инструмента;
увеличение диаметра применяемого инструмента до 114,3 мм;
щеточный или шариковый стол для обработки листа размером до 1500х5000 мм;
CAD/CAM - программа автоматизации графического проектирования на русском языке

Система управления прессом.

Машина оснащается высококлассными системами управления FANUC или SIEMENS и сервоприводом со стандартным интерфейсом RS232. Система управления имеет функцию диагностики размеров и функцию внутренней диагностики. Оснащается 10.4-дюймовой цветной TFT панелью.

Серводвигатель переменного тока.

Машина оснащается цифровыми серводвигателями переменного тока, которые обладают высокой динамикой - их ускорение может иметь величину 1.2g, и обладают долгосрочной точностью и надежностью.

Конструкция револьверного барабана (патент *ZL 02 2 18211. X)	Зажимы	Система инструментальных станций
Узлы устройства хорошо сопротивляются истираемости, установлены с эффективным набором инструментов, и набор можно легко и быстро изменить соответственно потребностям	Гидравлические зажимы (опция) имеют улучшенную по сравнению с пневмозажимами, более низкую конструкцию, что уменьшает возможность коробления листового материала. Кроме того, эта опция позволяет зажимать лист в области, близкой к работающему пуансону.	Гидравлические зажимы (опция) имеют улучшенную по сравнению с пневмозажимами, более низкую конструкцию, что уменьшает возможность коробления листового материала. Кроме того, эта опция позволяет зажимать лист в области, близкой к работающему пуансону.

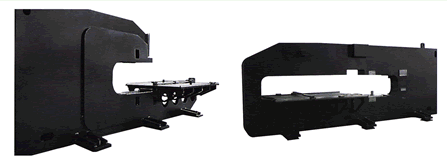

Жесткая конструкция корпусов прессов для любого из двух видов (патент *ZL 01 2 63310.0)

Корпуса прессов рассчитаны таким образом, что имеют максимальную жесткость в направлении удара обрабатывающего инструмента, и это дает высокую точность обработки и долговечность инструмента.

Гидравлическая система с системой управления ходом поршня .
Развивает усилие 300 кН либо 500 кН. Ход поршня полностью программируется в зависимости от характеристик материала и возможностей инструмента.

Гидравлическая система имеет встроенный блок терморегуляции с регенеративным теплообменником.

В прессах применяются инструментальные станции с возможностью программируемого поворота инструмента для координатно-пробивных прессов.
Диаметр инструмента в этих станциях - до 50,8 мм.

Стандартный щеточный стол для поддержки обрабатываемого листа снижает шумность при работе и облегчает скольжение листа.

Координатно-пробивные прессы серии TР имеют широкие возможности для такой, например, формовки, как отбортовка, пуклевка, формирование ребер жесткости, конфигурация методом вдавливания шарика, вырубка-формовка жалюзи и т.п.Предусмотрена централизованная смазка узлов прессов и подача смазки на обрабатываемый лист.Применение высококачественных комплектующих в пневмосистеме пресса обеспечивает высокую надежность и долговечность.
