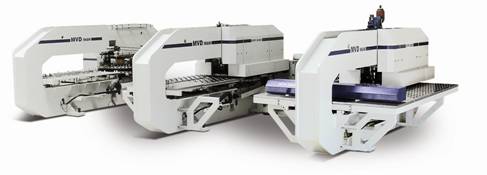

Координатно-пробивные прессы MVD Inan

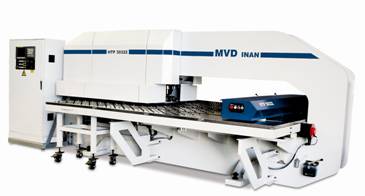

Краткое описание координатно-пробивочного пресса с ЧПУ модели HTP 30322 производства компании MVD INAN (Турция).

- Замкнутая О-образная сварная рама, со снятыми напряжениями, обеспечивающая высокую жесткость конструкции и отсутствие деформаций – высокая точность и большой срок службы инструмента.
- Система ЧПУ Fanuc 0i PC, сервопривода Fanuc.
- Гидравлика Bosch-Rexroth либо Hoerbiger
- Гидростанция H+L (Германия)
- Инструментальный барабан Thick Turret на 32 инструмента, из которых 2 – автоиндексные
- Автоматическая референция положения зажимов листа, перехват листа.
- CAD/CAM русифицированное программное обеспечение Metalix
- Высокая скорость обработки (до 900 уд/мин), возможности по маркировке и формовке
- Шарико-щеточный рабочий стол большой грузоподъемности.
- Функция «укороченный рабочий ход» для уменьшения непроизводительных затрат времени и электроэнергии при работе с тонким металлом.

Технические характеристики

Рабочее усилие	30	тонн
Макс. размер листа	1250 x 2500	мм.
Макс. толщина листа	6	мм.
Наибольший диаметр вырубаемого отверстия	Ø 88,9	мм.
Количество инструмента в барабане	32	шт.
Количество А-станций	10	шт.
Количество B-станций	16	шт.
Количество C-станций	2	шт.
Количество D-станций	4	шт.
Количество автоиндексных D- станций	2*	шт.
Точность позиционирования	± 0,1	мм.
Производительность	600**	уд/мин
Количество пневматических зажимов листа	2***	шт.
Скорость по осям X, Y	70	м/мин
Скорость вращения барабана	30	об/мин.
Давление сж. воздуха	6-8	бар
Подключение электроэнергии	22	кВт
Длина	5300	мм.
Ширина	3200	мм.
Высота	2100	мм.
Приблизительный вес	14,5	тонн

* Опционально 1 дополнительная автоиндексная D- станция
** Опционально производительность 900 уд/мин
*** Опционально дополнительные зажимы
