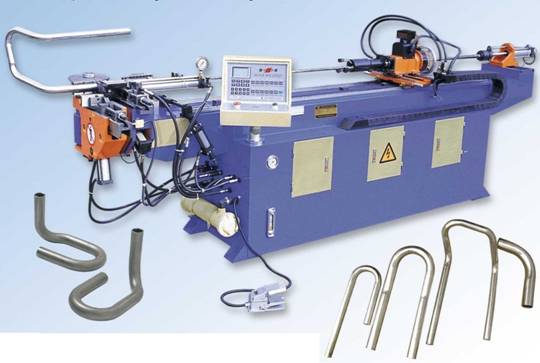

Трубогибочные полуавтоматические станки серии NC
Смотреть видео >>>
Трубогибочные гидравлические полу - автоматические станки серии NC представляют собой недорогое и универсальное решение в области гибки круглых и профильных труб, прутка или профиля. Станки изготовлены на базе цельнолитой станины, что обеспечивает необходимую жесткость и долговечность конструкции. Философия станков модели NC базируется на следующих характеристиках:
- ЧПУ управление по угловой координате (точность
0.1°).
- Управление по координате поворота трубы вручную
- Гибка гидравликой.
-Ручная подача трубы.
-Автоматическая система возврата дорна в исходное
положение до завершения гибки, что исключает его застревание в трубе.
-Числовой контроллер для программирования углов
гибки. Запись программы в
память компьютера.
- Педаль для последовательной
гибки по программе.
-Автоматическая диагностика систем станка с
отображением причин отказа на
экране компьютера.
Данная модель тубогибочных станков широко применяется в опытном и серийном производстве мебели, водо и газоснабжении, элементов декора и ограждений.
Технические параметры
|
Модель
|
Ед.
|
DW38NC
|
DW50NC
|
DW63NC
|
DW75NC
|
|
Макс. Диаметр трубы
|
мм
|
Φ38×2
|
Φ50×3
|
Φ63×4
|
Φ75×4
|
|
Макс. Радиус гиба
|
мм
|
R260
|
R350
|
R350
|
R400
|
|
Мин. Радиус гиба
|
мм
|
R15
|
R20
|
R25
|
R30
|
|
Макс. Угол гиба
|
градус
|
190
|
|
Макс. Эффективное расстояние дорна
|
мм
|
1600
|
2200
|
2600
|
2800
|
|
Управление
|
|
NC Контроллер
|
|
Макс. Кол-во гибов в программе
|
|
16
|
|
Мощность двигателя
|
кВт
|
4
|
5.5
|
5.5
|
7.5
|
|
Макс. давление
|
МПа
|
12
|
12
|
12
|
12
|
|
Управление гидравликой
|
|
Электромагнитный клапан
|
|
Объем масляного бака
|
л
|
110
|
150
|
220
|
250
|
|
Размеры
|
мм
|
2600×600×1000
|
3000×700×1000
|
3200×750×1100
|
4000×1000×1100
|
|
Вес
|
кг
|
750
|
1220
|
1500
|
2000
|
|
Модель
|
Ед.
|
DW89NC
|
DW100NC
|
DW110NC
|
DW115NC
|
|
Макс. Диаметр трубы
|
мм
|
Φ89×8
|
Φ100×8
|
Φ110×8
|
Φ115×10
|
|
Макс. Радиус гиба
|
мм
|
R450
|
R500
|
R500
|
R520
|
|
Мин. Радиус гиба
|
мм
|
R30
|
R50
|
R50
|
R90
|
|
Макс. Угол гиба
|
градус
|
190
|
|
Макс. Эффективное расстояние дорна
|
мм
|
3500
|
3600
|
3700
|
4500
|
|
Управление
|
|
NC Контроллер
|
|
Макс. Кол-во гибов в программе
|
шт.
|
16
|
|
Мощность двигателя
|
кВт
|
11
|
15
|
15
|
22
|
|
Макс. давление
|
МПа
|
14
|
14
|
14
|
14
|
|
Управление гидравликой
|
|
Электромагнитный клапан
|
|
Объем масляного бака
|
л
|
260
|
300
|
320
|
350
|
|
Размеры
|
мм
|
4320×1300×1200
|
5000×1600×1200
|
5500×1600×1200
|
5700×1300×1600
|
|
Вес
|
кг
|
3500
|
5000
|
6000
|
7000
|
|
Модель
|
Ед.
|
DW130NC
|
DW168NC
|
DW189NC
|
DW219NC
|
|
Макс. Диаметр трубы
|
мм
|
Φ130×8
|
Φ168×14
|
Φ189×14
|
Φ219×16
|
|
Макс. Радиус гиба
|
мм
|
R520
|
R750
|
R750
|
R800
|
|
Мин. Радиус гиба
|
мм
|
R90
|
R90
|
R90
|
R90
|
|
Макс. Угол гиба
|
градус
|
190
|
|
Макс. Эффективное расстояние дорна
|
мм
|
4500
|
5000
|
5500
|
6000
|
|
Управление
|
|
NC Контроллер
|
|
Макс. Кол-во гибов в программе
|
шт
|
16
|
|
Мощность двигателя
|
кВт
|
22
|
22
|
22
|
30
|
|
Макс. давление
|
МПа
|
14
|
16
|
16
|
16
|
|
Управление гидравликой
|
|
Электромагнитный клапан
|
|
Объем масляного бака
|
л
|
400
|
650
|
700
|
800
|
|
Размеры
|
мм
|
5700×1600×1300
|
7100×1800×1500
|
8000×1800×1660
|
8500×2400×1980
|
|
Вес
|
кг
|
8000
|
12000
|
15000
|
20000
|
Примеры изделий
|
|
|
|
|
|
