Двухвалковые  гибочные машины Lisse

Компания LISSE SA успешно производит и поставляет по всему миру двухвалковые гибочные машины с полиуретановым нижним роликом. Данная технология, несмотря на малую известность, позволяет эффективно и с высокой производительностью осуществлять гибку листового металла малой и средней толщины (1,5 – 6мм) в обечайки и прочие замкнутые контуры.

Процесс гибки заключается в прокатке листового материала по поверхности верхнего гибочного ролика (пуансона) под давлением нижнего ролика с упругим полиуретановым покрытием (охватывающая матрица).
Получаемый радиус зависит от диаметра верхнего ролика и пружинения листа. Для того, чтобы получить любой радиус больше минимального необходимо надеть на верхний ролик пластиковую либо металлическую трубчатую оправку, так называемую накидную трубу.

1. Верхний ролик

2. Полиуретановый ролик

3. Заготовка

4. Накидная труба

-отсутствие царапин и следов
-легкая подача материала
-возможность обрабатывать перфорированный материал, проволочную сетку, гравированные листы.

МОДЕЛЬ M

Простая и прочная конструкция, машины из данного модельного ряда подходят для небольших и экспериментальных производств. Рабочее давление на уретановом цилиндре создается вручную.

Опционально: пневматический цилиндр для создания рабочего давления.

Модель

Раб. ширина, мм

δmax, мм (НУС)

Ø верхн. ролика, мм

Ø нижн. ролика, мм

Скорость гибки, м/мин

M 50-15

500

1,5

87,5

152,5

9

М 65-12

650

1,2

90

152,5

9

МОДЕЛЬ B

Установки модельного ряда B пригодны для широкого диапазона рабочих параметров, для толщин от 1,5 мм до 5 мм при ширине от 500 до 1800 мм. Рабочее давление нижнего ролика создается гидравлическим цилиндром.

Модель

Раб. ширина, мм

δmax, мм (НУС)

Ø верхн. ролика, мм

Ø нижн. ролика, мм

Скорость гибки, м/мин

Мощность двигателя, кВт

Вес, кг

B 50-50
B 60-40
B 80-30
B 100-25

500
600
800
1000

5
4
3
2.5

152.5

305

9

5.5
5.5
3.7
3.7

1100
1200
1300
1400

B 60-50
B 80-40
B 100-30
B 120-25

600
800
1000
1200

5
4
3
2.5

180

305

9

5.5
5.5
5.5
3.7

1300
1400
1500
1650

B 80-50
B 100-40
B 120-40
B 180-30
B 180-15

800
1000
1200
1500
1800

5
4
4
3
1.5

205

305

9

5.5
5.5
5.5
5.5
3.7

1500
1600
1820
2040
2140

МОДЕЛЬ C

Наиболее тяжелые и высокопродуктивные установки. Специально разработаны для толщин до 5-6 мм.
Рабочее давление нижнего ролика создается гидравлическим цилиндром.

Модель

Раб. ширина, мм

δmax, мм (НУС)

Ø верхн. ролика, мм

Ø нижн. ролика, мм

Скорость гибки, м/мин

Мощность двигателя, кВт

Вес, кг

С 80-60
С 100-60
С 120-50
С 150-40
С 180-30
С 200-20

800
1000
1200
1500
1800
2000

6
6
5
4
3
2

250

360

9

7,5

2800
3000
3200
3550
3900
4100

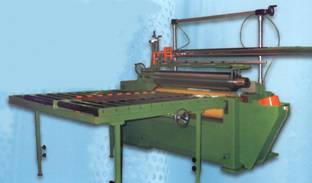

1. СТОЛ ПОДАЧИ: состоит из платформы с направляющими, для ввода обрабатываемого листа и выдерживания необходимого угла подачи
2. НАКИДНЫЕ ТРУБЫ: оснастка для гибов с различными радиусами
3. СУППОРТ НАКИДНОЙ ТРУБЫ: поддерживает оснастку при съеме заготовки
