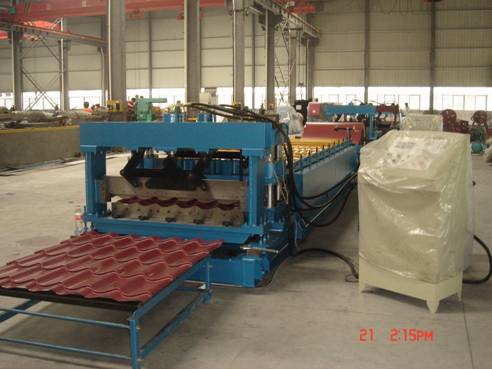

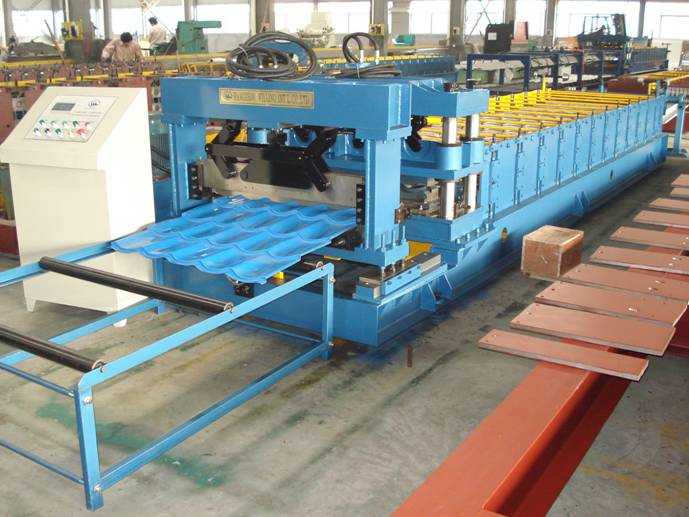

Линии для производства металлочерепицы
Смотреть видео >>>
Описание и спецификации
Основные элементы линии:
Линия по производству металлочерепицы содержит следующие основные компоненты:
Пассивный размотчик, фидер для подачи листа из рулона, роликовая система формовки, гидравлическая система формовки черепицы, система резки готовой продукции, гидростанция, система ЧПУ управления, выходной рольганг.
Технические параметры
|
Тип обрабатываемого материала
|
Крашеный листовой металл
|
|
Толщина обрабатываемого металла
|
от 0.45 mm до 0.8 mm
|
|
Рабочая скорость
|
1.5-3.0 m/min
|
|
Погрешность для модуля резки
|
≤±2.5mm ( длинна ≤ 5000mm)
|
|
Потребляемая электроэнергия
|
Основной электродвигатель : 5.5Kw
Гидростанция: 5.5Kw
|
|
Нагрузка на декойлер
|
Max.: 5000kg
|
|
Количество формующих станций
|
16
|
|
Электропитание
|
380v 3phase 50HZ
|
Характеристики используемых материалов
| Ролики |
Выполненные из высокоуглеродистой инструментальной стали, на ЧПУ оборудовании,
Внешнее покрытие - хроммирование
|
|
Главные приводные валы
|
Выполненные из высокоуглеродистой Ст.45, на ЧПУ оборудовании
|
|
Электронные элементы
|
PLC контроллер, преобразователи Mitsubishi
|
|
Лезвия ножниц
|
Выполненные из инструментальной стали с последующей закалкой
|

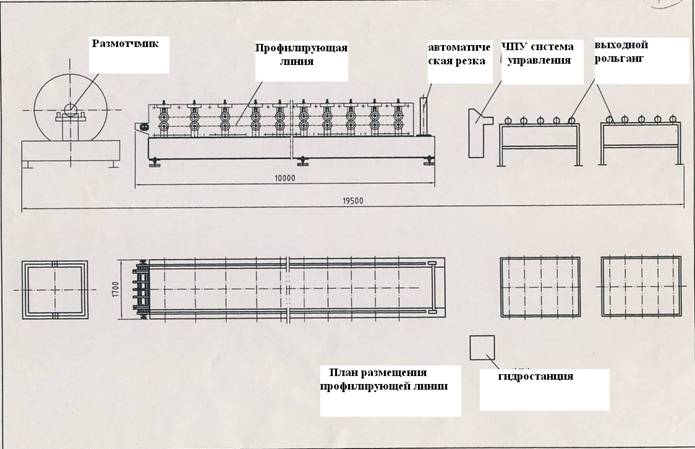

Компоненты линии
|
Декойлер или размотчик
|
состоит из поворотного элемента и его базы, грузоподъемность до 5 тон. Метал из рулона вручную подается в фидер, где осуществляется захват листа и его перемещение в рабочую зону.
|
|
Передаточный механизм
|
Передает усилие с главного двигателя на привод роликов с помощью цепей и звездочек
|
|
Система формовки
|
Ролики выполнены из высококачественной инструментальной стали
|
|
Система резки
|
Длина отрезаемых панелей может меняться с поста управления ЧПУ, при достижении необходимой длинны сформованных панелей, процесс резки происходит автоматически. Резка происходит при помощи гидравлического привода, что гарантирует мягкость и точность..
|
|
Гидравлическая станция
|
Гидравлическая станция работает только в момент отреза готовой панели, это позволяет экономить энергопотребление станка.
|
|
Система ЧПУ
|
Система ЧПУ станка состоит из 5 основных компонентов: система управления, ТС монитор, PLC, преобразователи и электроника. Все компоненты ЧПУ изготовлены компанией Mitsubishi в Японии. Система имеет модульный принцип и очень проста в эксплуатации. Доступны 2 режима управления: ручной и автоматический.
|
Диаграмма работы станка
Размотка листа из рулона >>>> захват края листа >>>> Роликовая формовка >>>> Гидравлическая формовка >>>> Измерение длины >>>> Резка и укладка панели на рольганг.
Стандартный состав линии
| Размотчик |
1единица
|
|
Система захвата (фидер )
|
1единица
|
|
Роликовая формовка
|
1единица
|
|
Гидравлическая формовка
|
1единица
|
|
Резка в длину
|
1единица
|
|
Гидростанция
|
1единица
|
|
ЧПУ
|
1единица
|
|
|
|
|
|
|
