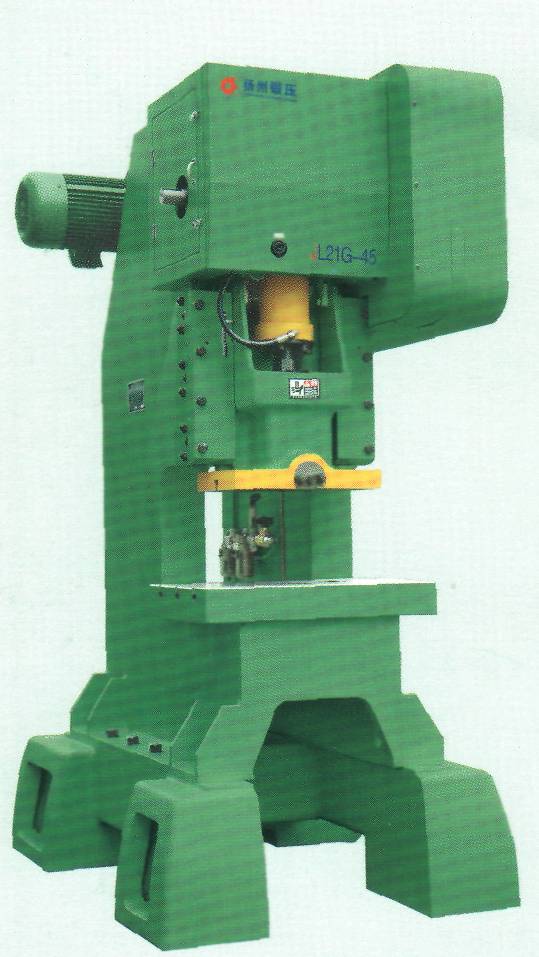

Высокоскоростной пресс с С-образной рамой серии JL21G
-Стальная сварная рама с высокой жесткостью и низкой деформацией. Станина изготовлена из высокопрочного чугуна для уменьшения вибрации и шума и улучшения условий работы.
- Малошумный пневматический фрикционный тормоз сцепления с большим сроком службы, муфта сцепления с большим крутящим моментом и малый угол торможения обеспечивают безопасность и удобную работу.
- Кривошипвал с эксцентрическими осями, который намного прочнее обычного вала, способен к выдерживанию рабочей нагрузки без деформации.
- Гидравлический стопор шатуна улучшает точность позиционирования нижней мертвой точки.
-PLC контроллер обеспечивает удобную работу и обслуживание.
-Автоматическая система смазки.
- Газовый амортизатор обеспечивает более стабильную работу.
Параметры |
Модель |
JL21G-16 |
JL21G-25 |
JL21G-45 |
JL21G-60 |
Номинальное усилие |
кН |
160 |
250 |
450 |
600 |
Ход под номинальным усилием |
мм |
1.5 |
1.5 |
1.5 |
1.5 |
Ход ползуна |
мм |
20 |
20 |
30 |
30 |
Число ходов |
ход/мин |
150-500 |
150-500 |
150-450 |
150-400 |
Максимальная высота матрицы |
мм |
200 |
220 |
250 |
280 |
Регулировка высоты матрицы |
мм |
50 |
50 |
50 |
50 |
Глубина горловины |
мм |
160 |
190 |
235 |
270 |
Расстояние между стойками |
мм |
260 |
300 |
350 |
400 |
Размер стола |
L-R |
мм |
600 |
660 |
720 |
850 |
F-B |
мм |
300 |
360 |
450 |
520 |
Толщина |
мм |
70 |
85 |
95 |
120 |
Размер ползуна |
L-R |
мм |
350 |
400 |
460 |
540 |
F-B |
мм |
240 |
270 |
300 |
350 |
Отверстие под базу пуансона |
Диаметр |
мм |
O 30H7 |
O 40H7 |
O 40H7 |
O 50H7 |
Глубина |
мм |
60 |
70 |
70 |
85 |
Мощность двигателя |
кВт |
3 |
4 |
7.5 |
11 |
Габаритные размеры |
мм |
1452x900x1920 |
1475x945x2045 |
1620x1080x2405 |
1890x1245x2675 |
Вес |
кг |
2000 |
2500 |
3800 |
4500 |
|
|
|
|
|
|
