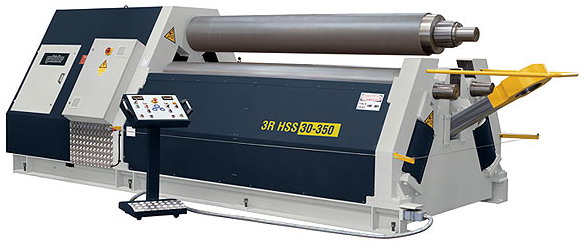

3-валковые листогибочные машины серии 3R HSS Sahinler

Стандартная комплектация:

Листогибочные машины данной модели предназначены для гибки толстостенных строительных конструкций из листового металла толщиной 10-40 мм, и повсеместно используются для изготовления резервуаров высокого давления, бойлерных котлов, а также оборудования из нержавеющей стали для пищевой промышленности.

1. Станок предназначен специально для обработки пластин средней и большой толщины
2. Все три валка приводятся в действие силовым агрегатом с тройным гидравлическим приводом;
3. Цифровые дисплеи для позиционирования роликов.
4. Все операции контролируются с отдельно расположенной консоли управления
5. Сварная конструкция рамы, остаточные напряжения сняты термомобработкой.
6. Ролики изготовлены из стальных поковок закаленных ТВЧ и прошедших неразрушающий контроль. Опционально ролик могут быть отполированы.
7. Устройство для конической гибки
8. Гидравлические элементы : Мотор и помпа, клапана давления, электромагнитные клапана, и проч. от известных производителей. Bosch Rexroth или Parker.
9. Система безопасности : Защитный барьер вокруг станка и кнопка аварийного выключения
10. Электрические компоненты : Siemens или Telemecanique или NAIS (Matsushita Corp.).
11. Редуктора BREVINI или TRASMITTAL - BONFIGLIOLI
12. CE-маркировка
13. Документация на русском языке

Опциональное оборудование

1. Боковая поддержка (Гидравлическая)
2. Верхняя поддержка (кран)
3. Цифровой контроллер

Модель

Толщина листа, мм

Диаметр верхнего валка, мм

Диаметр нижних валков, мм

Ширина гибки, мм

Мощ-ть, кВт

Без подгибки, d=5хD верх. валка

Без/с подгибкой, d=5/1,5 х D верх. валка

С подгибкой, d=1,5xD верх. валка

3R HSS 20-320

25

20

16

320

310

2050

22

3R HSS 20-350

30

25

20

350

330

2050

22

3R HSS 20-380

35

30

25

380

360

2050

30

3R HSS 20-420

40

35

30

420

400

2050

37

3R HSS 20-460

50

40

35

460

440

2050

45

3R HSS 20-500

55

45

40

500

480

2050

51

3R HSS 20-550

60

50

45

550

530

2050

66

3R HSS 25-320

20

16

13

320

310

2550

22

3R HSS 25-350

25

20

16

350

330

2550

22

3R HSS 25-380

30

25

20

380

360

2550

30

3R HSS 25-420

35

30

25

420

400

2550

37

3R HSS 25-460

45

35

30

460

440

2550

45

3R HSS 25-500

50

40

35

500

480

2550

51

3R HSS 25-550

55

45

40

550

530

2550

66

3R HSS 30-320

16

13

10

320

310

3100

22

3R HSS 30-350

20

16

13

350

330

3100

22

3R HSS 30-380

25

20

16

380

360

3100

30

3R HSS 30-420

30

25

20

420

400

3100

37

3R HSS 30-460

40

30

25

460

440

3100

45

3R HSS 30-500

45

35

30

500

480

3100

51

3R HSS 30-550

50

40

35

550

530

3100

66

3R HSS 40-320

10

8

6

320

310

4100

22

3R HSS 40-350

12

10

8

350

330

4100

22

3R HSS 40-380

16

13

10

380

360

4100

30

3R HSS 40-420

20

16

13

420

400

4100

37

3R HSS 40-460

30

20

16

460

440

4100

45

3R HSS 40-500

35

25

20

500

480

4100

51

3R HSS 40-550

40

30

25

550

530

4100

66
